不锈钢化工离心泵法兰式橡胶接头

淞江集团橡胶接头工厂为各类离心泵提供配套可曲挠橡胶接头,单球体橡胶接头,双球体橡胶软接头。 不锈钢化工离心泵法兰式橡胶接头 不锈钢化工离心泵结构特点: IH型系列泵有29个基本型,…

淞江集团橡胶接头工厂为各类离心泵提供配套可曲挠橡胶接头,单球体橡胶接头,双球体橡胶软接头。

不锈钢化工离心泵法兰式橡胶接头

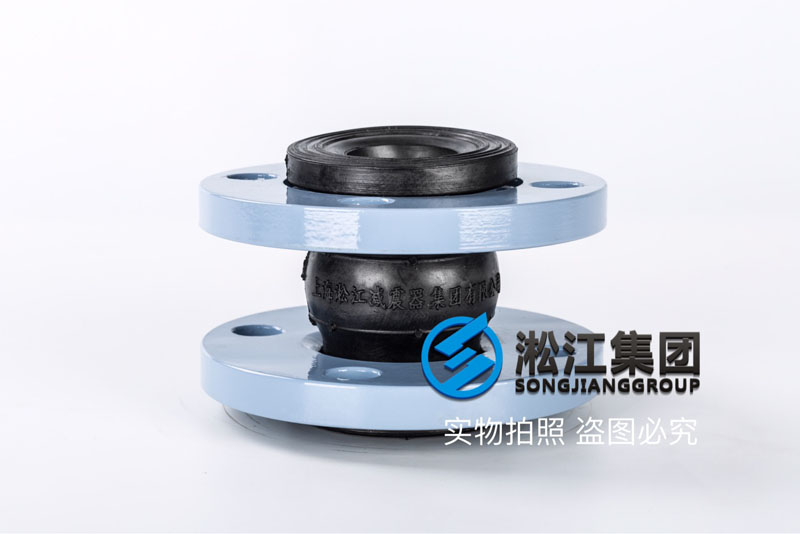

不锈钢化工离心泵法兰式橡胶接头插图

不锈钢化工离心泵结构特点:

IH型系列泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。泵盖通过止口固定在中间支架上,然后通过泵体与中间支架止口的联接把泵盖夹紧在中间,泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上。悬架部件通过止口固定固定在中间支架上,并用悬架支架支撑在底座上。为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路,泵体和电动机。只需拆下联轴器的中间联接件,即可退出转子部件进行检修。这是国际上通用的一种结构形式。

轴封型式:

泵的密封型式采用填料密封或机械密封,由用户根据需要适用,同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式,如带波纹管的机械密封和付叶轮密封等等。

 ·  填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。

 ·  机械密封:单端面机械密封和双端面机械密封两种型式,密封腔内通入一定压力的水,冲洗磨擦两端面,同时起冷却作用。

产品用途:

 ·  输送温度在-20℃~105℃的各种腐蚀的或不允许污染的类似于水的介质。

 ·  适用于化工、石油、冶金、电站、食品、制药、环保、废水处理和合成纤维等行业。

上海淞江减震器集团有限公司2017年在南通市双甸工业区投资1.2亿建设“年产120万件减震器项目”,2019年成功为中国商用飞机C919配套橡胶接头。淞江集团已为中核甘肃、京东方、世贸大厦、C919飞机、百度云机房等大型企业和国家项目提供服务。合作电话:17621799995 (微信同号)
