【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头

【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头 橡胶接头安装的关键因素 注意:为了获得良好的性能和延长伸缩缝的使用寿命,必须考虑以下建议。 固定点 橡胶接头由内部压力产生的…

【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头

【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图


橡胶接头安装的关键因素


注意:为了获得良好的性能和延长伸缩缝的使用寿命,必须考虑以下建议。

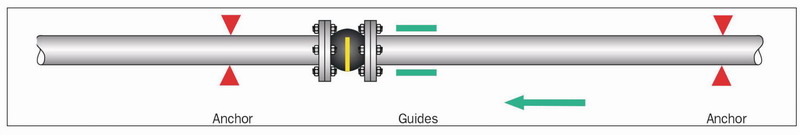

固定点


橡胶接头由内部压力产生的力作用于活塞,为了防止管道受到损坏,必须将管道固定起来,以处理这些反作用力(FR)。


橡胶接头的反力计算公式如下:
Fr = Q x P x 0.01
Fr = reaction force in kN.
Q = effective cross sectional area in cm2.
P = actual pressure in bar or kp/cm2

安装


可旋转的金属法兰,使安装更容易,消除扭曲。


为方便调节安装尺寸使淞江橡胶接头固有的低刚度。


安装前先检查管道的活动范围,温度,压力和对应的橡胶材质!

【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图1

【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图2

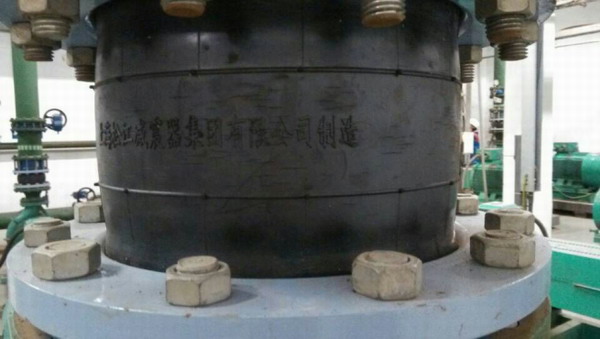

橡胶接头应很容易的定期检查。我建议橡胶接头的工作是压缩,而不是拉伸,更不允许扭转。

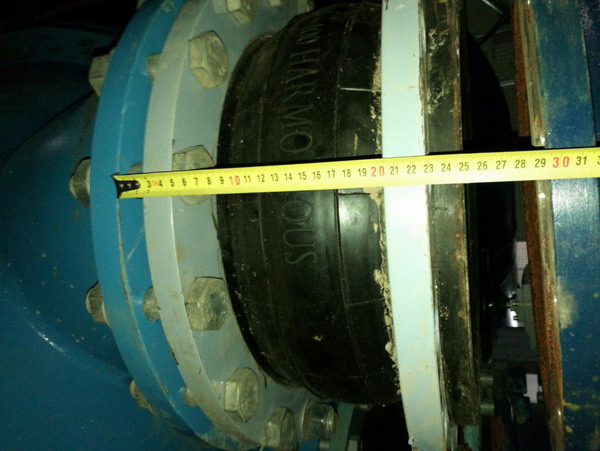

保养须知:每月要观察橡胶接头是否超位移拉长,保持橡胶接头在正常长度内使用。

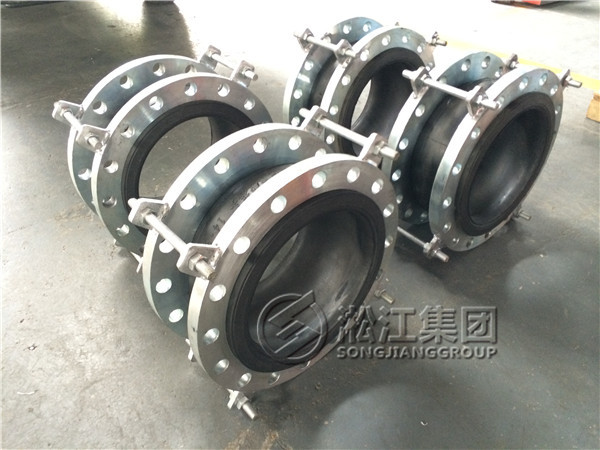

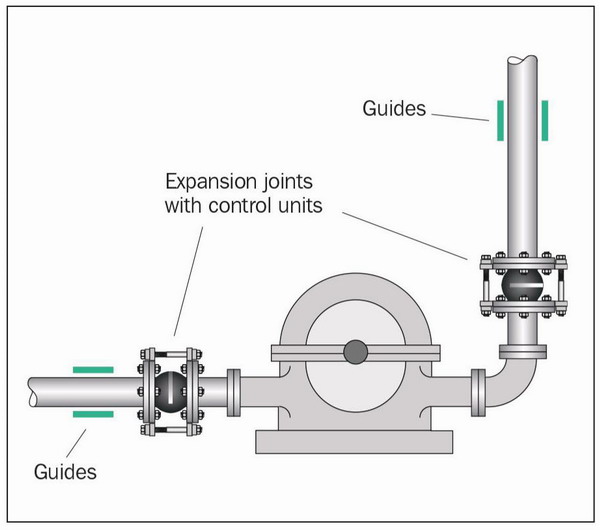

压力限制橡胶接头(带拉杆)。
【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图3

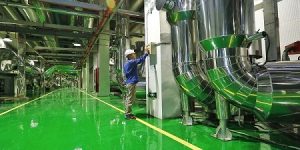

吸收振动,从而减轻对机房的噪音。
【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图4


横向橡胶接头装置。
【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图5

【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图6


安装
I

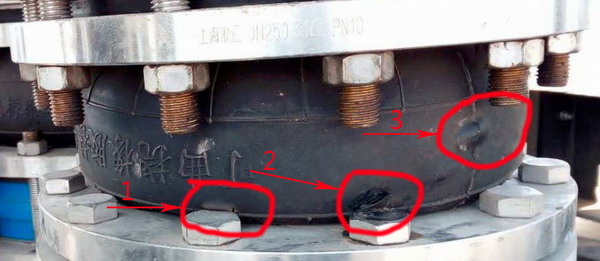

为了保证伸缩能力,技术安装说明,装配螺栓应安装螺栓头朝橡胶管反方向。(1)
如果无法朝橡胶管反方向安装螺栓,那么就需要确保螺纹螺栓尽量少(不超过2毫米或3mm),以避免损坏身体。

【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图7


在锚杆压力均匀分布的斜交序列中,必须采用渐进式和横向式。


橡胶接头的设计保证了对法兰的密封,这就是为什么不需要密封垫圈的原因。


注意:如果螺栓和螺母拧紧过大,密封面可能被压碎导致漏水!


反法兰

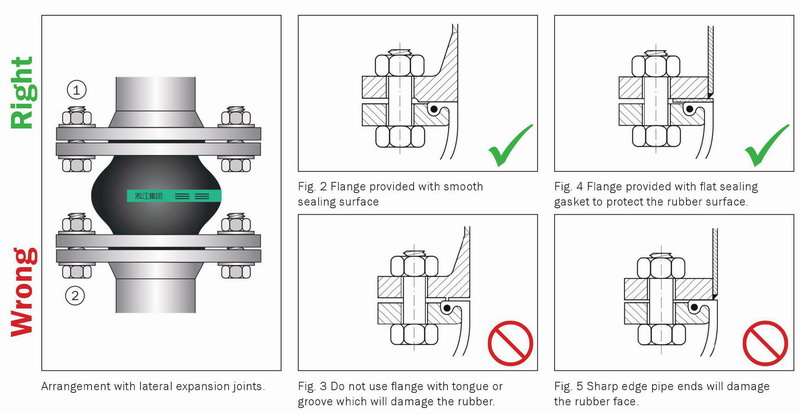

正确安装防侧法兰对橡胶接头的安全运行和寿命是非常重要的(图2*5)。对法兰密封面要加工光滑,覆盖大部分的橡胶密封面(*少80%)确保良好的密封(图2)。
【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图8


预防措施


不要涂或润滑橡胶接头的橡胶部件!

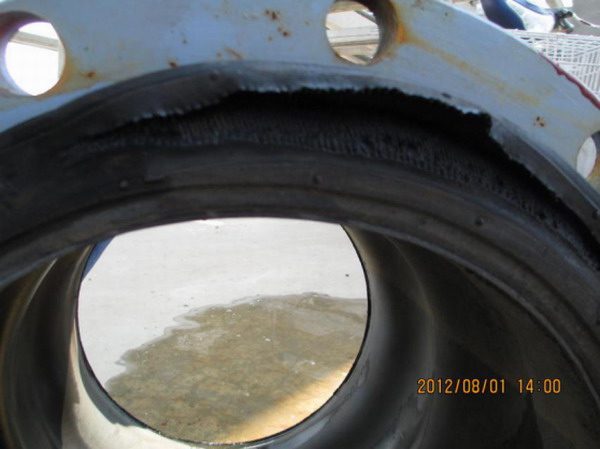

当焊接工作发生时,橡胶管体必须防止焊接发热和火花!
【可曲挠橡胶接头安装说明】如何正确的安装和使用橡胶接头插图9



注意:请严格按照以上要求使用淞江橡胶接头产品,如不当使用造成任何后果,概不负责。
