水泵安装可曲挠橡胶接头橡胶软接头时如何消除盲板力?

水泵安装橡胶接头时如何消除盲板力信息,如果消除不了盲板力,那么就选择防拉脱型橡胶接头来消除盲板力,不使橡胶接头受损。 由于水泵端为固定基础,可视为固定端,管道不会发生偏移,因而盲板…

水泵安装橡胶接头时如何消除盲板力信息,如果消除不了盲板力,那么就选择防拉脱型橡胶接头来消除盲板力,不使橡胶接头受损。

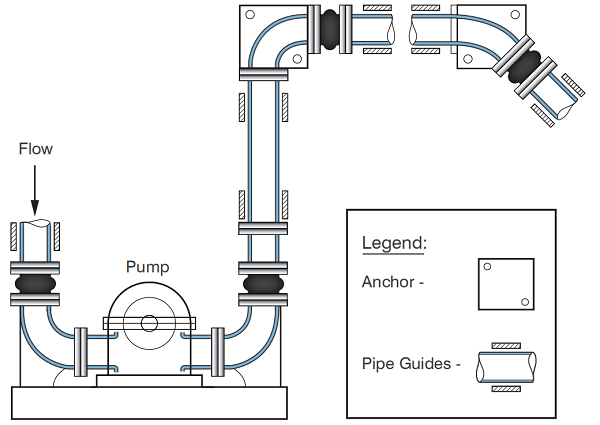

水泵安装可曲挠橡胶接头橡胶软接头时如何消除盲板力?插图

由于水泵端为固定基础,可视为固定端,管道不会发生偏移,因而盲板力所产生的管道轴心推力全部转向水泵出水端的干管,管道干管会发生偏移。当偏移量过大时,就有可能出现可曲挠橡胶接头由法兰中拔出的现象。
水泵采用直线配管(干管埋地敷设)水泵采用直线配管(干管埋地敷设)时的水泵配管所示;进、出水管相同;DN500 mm,供水压力0.55 MPa,可以说明这个问题。当管径较大或水压较高时,出水压力所产生的盲板力会很大,对水泵端和埋地出水干管会产生很大的推力,由于出水干管埋地敷设,土壤的阻力使得管道不能偏移。推力全部转向作用于水泵,因此易发生水泵地脚螺栓及水泵基础被破坏的情况。
水泵采用立式配管当水泵出口采用立式配管时,管道上安装的可曲挠橡胶接头在水压产生的盲板力作用下会膨胀并推动着管道向上移动,当水压过大的时候,可曲挠橡胶接头有从法兰中拉脱出来的可能;
不同水压作用下盲板力分析在不同水压作用下,水泵出口管道盲端所产生的盲板力的大小。可以看出随着管径和水压的增大,水流所产生的盲板力也增大。一般在管径不小于150 mm 时,安装有可曲挠橡胶接头的管道,就宜设置防拉脱装置或固定管架来消除水压所产生的盲板力。
水泵出口配管盲板力的应对措施在水泵配管设计中,当系统需要安装可曲挠橡胶接头时,应分析管道系统自身是否可消除盲板力的影响,如消除不了,就应选用带防拉脱的可曲挠橡胶接头或设置固定管架,以消除盲板力造成的管道偏移。

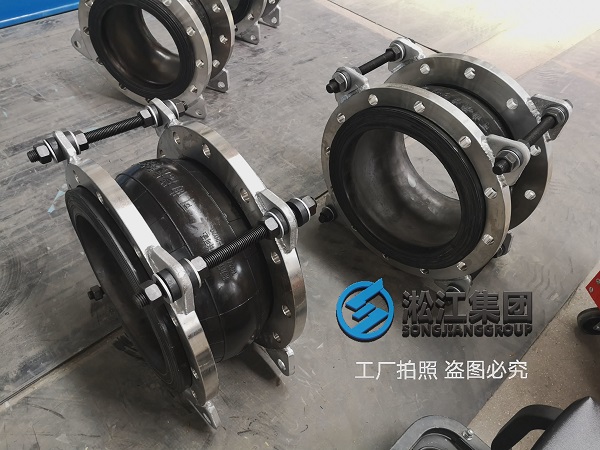

水泵安装可曲挠橡胶接头橡胶软接头时如何消除盲板力?插图1
